GIGABYTE X670 AORUS ELITE AX 實試!AMD Ryzen 7000 系列處理器轉用 AM5 封裝,主機板也需同步更新,GIGABYTE 這次送測的 X670 AORUS ELITE AX 正是以高性價比作賣點。

AMD Ryzen 7000 系列轉用 Zen 4 架構、5nm 製程,加速時脈可高達 5.7GHz,而它更是首款轉用 AM5 LGA 封裝的家用處理器,雖然大小仍為 40mm x 40mm,但針腳數目由沿用多年 AM4 uPGA 封裝的 1331 支提升至 1718 支,而針腳也由處理器底部改為設於主機板 Socket 插座,故安裝方法也不同。值得一提,Socket AM5 最高供電可達 230W 較 Socket AM4 的 142W 高達 62%,更有利用家作大幅度超頻。

【精選消息】實試 WhatsApp「Companion」後備手機功能!兩部手機同時登入‧對話自動同步!

【精選消息】全球 Top 200 常用密碼公布!大部分不用 1 秒即被破解!【附專家 5 大選擇密碼建議】

應用 X670 晶片

針對新一代 Ryzen 7000 系列處理器,AMD 推出了 X670E、X670、B650E 及 B650 四款主機板晶片組,而 GIGABYTE X670 AORUS ELITE AX 所使用的 X670 晶片,基本規格與 X670E 相同,像可以提供總共 44 條 PCIe 通道、USB 數目支援,晶片同樣支援 PCIe 分拆。不過,由於 X670 主打中階主流市場,考慮到現時顯示上仍只屬 PCIe 4.0,故 X670 顯示卡部份只支援 PCIe 4.0 標準,而非 X670E 的 PCIe 5.0 標準,可幸仍可在 NVMe 部份提供 PCIe 5.0 x4 頻寬。

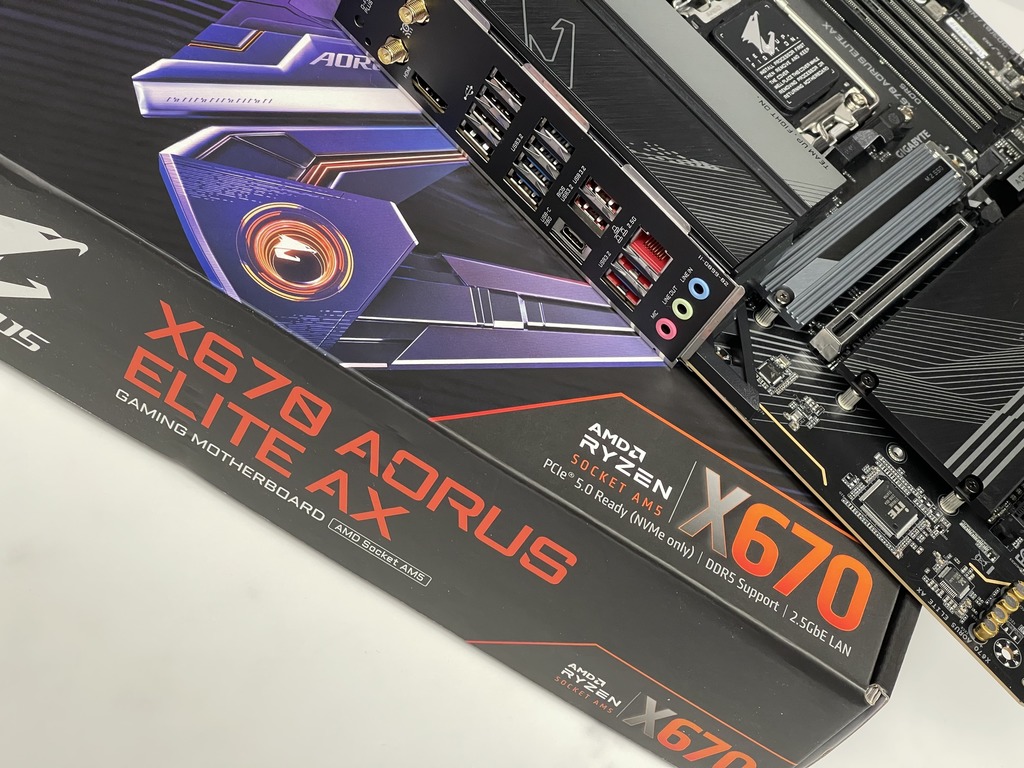

GIGABYTE X670 AORUS ELITE AX

X670E、X670 架構。

X670E、X670、B650E 及 B650 規格比較。

PCIe 5.0 支援只限 NVMe SSD 部份。

PCIe 4.0 x16 插槽用上超耐久金屬裝甲強化,而 M.2 也加入散熱裝甲。

「16+2+2」相供電

GIGABYTE X670 AORUS ELITE AX 為應付對 Rzyen 7000 所需的高耗電,它的供電設計由上代「12+2」相升級至「16+2+2」相,當中 16 相為 CPU 供電、2 相為 SoC 供電、2 相供連接 CPU 的 PCIe Lanes 供電,另設 8+8 pin 的電源輸入,而 PCB 也上代的 6 層升級至 8 層。此外,廠商也加設了全覆蓋式 MOSFET 電晶體散熱片,內配直徑 8mm 的加大型熱導管,並使用 7 W/mk 導熱墊以強化散熱。

使用「16+2+2」相供電。

加設了全覆蓋式 MOSFET 電晶體散熱片

DDR5 記憶體對應

全線 Rzyen 7000 均升級對應新一代 DDR5 記憶體的家用處理器,GIGABYTE X670 AORUS ELITE AX 板上提供四根 DDR5 插槽,各對應最高 32GB 記憶體,即最高 128GB 總容量,除支援 AMD 官方預設的 DDR5 5200 外,更對應 AMD 最新 Extended Profiles for Overclocking (EXPO),能以超頻方式支援最高 DDR5 6666。

設 HDMI 2.1 輸出。

Ryzen 7000 另一特點是內建 RDNA2 架構的 Radeon HD 顯示核心,雖然效能只屬門級,但也提供完整 8K 硬解支援,讓玩家在裝機測試或不安裝獨立顯示卡時也能正常開機,作超高清影音播放。為此,GIGABYTE X670 AORUS ELITE AX 提供 1 個 HDMI 2.1 影像輸出,支援最高 4K @ 60Hz 輸出。

設 Power 及 Reset 按鍵。

Debug 燈號。

擴充方面,GIGABYTE X670 AORUS ELITE AX 除板上 1 組由 Ryzen 7000 處理器拉出頻寬的 PCIe 5.0 x4 NVMe 插槽及 3 組由 X670 晶片提供的 PCIe 4.0 x4 M.2 插槽,全部均加入散熱裝甲,而顯示卡則為 1 組 PCIe 4.0 x16 插槽,並用上超耐久金屬裝甲強化。此外,還有 1 組 PCIe 4.0 x16 @ x4 及 1 組 PCIe 3.0 x16 @ x2 插槽。網絡與音效方面,則分別有 Realtek 2.5GbE 有線 LAN 、AMD Wi-Fi 6E RZ616 (支援「Tx:2、Rx:2」MIMO、160MHz 頻闊、2.4Gbps 連線速度),支援 7.1 聲道的 Realtek 音效晶片。

UEFI 設定一覽

規格
型號:GIGABYTE X670 AORUS ELITE AX
尺寸:ATX (30.5cm x 24.4cm)
處理器支援:AMD Ryzen 7000
處理器腳位:AMD AM5
供電設計:16+2+2
晶片組:AMD X670
記憶體:4 x DIMM, MAX 128GB, DDR5 6666(OC)、EXPO
顯示輸出:HDMI 2.1
擴充插槽:1 x PCIe 4.0 x16 @x16、1 x PCIe 4.0 x16 @x4、1 x PCIe 3.0 x16 @x2
儲存埠:4 x SATA 6Gb/s、1 x PCIe 5.0 x4 NVMe、3 x PCIe 4.0 x4 NVMe
網路:Realtek 2.5GbE
無線:AMD Wi-Fi 6E RZ616
音訊:Realtek HD Audio

定價:HK$2,399
查詢︰Synnex
電話:2753 1668
