Z690 @ DDR4 主機板三雄爭霸!超高性價比!

| 賴立賢 | 27-12-2021 13:39 | |

Intel 第 12 代 Core 處理器引入全新大小核心混合 (Hybrid) 架構,令效能大幅提升,吸引不少用家蠢蠢欲動換機。今次,ezone.hk 找來 3 款對應 DDR4 記憶體的 Z690 主機板,進行詳細比拼,為有意從舊平台升級之用家,提供最高性價比之升級方案。

  • Z690 @ DDR4 主機板三雄爭霸
  • 超高性價比
  • DDR4 降低升級成本

Intel 在第 12 代 Core 處理器 (Alder Lake-S) 全面升級記憶體規格,記憶體控制器兼容 DDR4 及 DDR5 記憶體,前者預設時脈為 3,200MHz,後者則由 4,800MHz 起跳,令記憶體頻寬大幅增加,純以效能考慮,當然直接選擇 DDR5 記憶體。

【精選消息】東京警方遺失市民資料!竟儲存於 1.44M 磁碟!【下一頁】

【精選消息】Samsung 西安 NAND 工廠暫停運營!佔整體產能 42.3%!【下一頁】

Intel 第 12 代 Core 處理器的記憶體控制器兼容 DDR4 及 DDR5 記憶體。

不過,由於 DDR5 記憶體架構複雜,導致生產良率較 DDR4 為低,令成本增加,故零售價比 DDR4 高出不少。在本地腦場,不設散熱片之單條裝,普遍為 DDR5 4,800 速度,單條 8GB 容量叫價 $700 起,單條 16GB 容量則售 $1,300 起。此外,高一級的 DDR5 5,200 型號,32GB 容量套裝叫價 $2,600 至 $3,200 不等。總括而言,現時 DDR5 售價是 DDR4 同容量的 1 倍以上,而且不少用家擁有 2 條 8GB 甚至 2 條 16GB 的 DDR4 記憶體模組,故使用對應 DDR4 的 Z690 主機板,能大幅降低升級成本。因應市場需要,各廠商也推出對應 DDR4 記憶體的 Z690 主機板。

DDR5 記憶體模組的售價比同容量 DDR4 高 1 倍以上。

Z690 @ DDR4 主機板三強

MB 01:RGB 燈效 ASRock Z690 Steel Legend

ASRock Z690 Steel Legend

SPEC
●型號:ASRock Z690 Steel Legend●支援處理器:LGA1700●採用晶片:Intel Z690●記憶體插槽:DDR4 5000+ (O.C.) x4●顯示輸出:DisplayPort 1.4 x1、HDMI 2.1 x1●擴充槽:1x PCIe 5.0 x16、1x PCIe 4.0 x16 (@x4)、1x PCIe 3.0 x16 (@x4)、1x PCIe 3.0 x1●儲存裝置:SATA3 x8、M.2 x3●外接埠:1x USB 3.2 Gen2 (Type-C)、1x USB 3.2 Gen2 (Type-A)、4x USB 3.2 Gen1●網絡:Dragon RTL8125BG 2.5G LAN x1●音效:Realtek ALC897 7.1ch HD-Audio

售價:$2,180
查詢:QC Supplies
電話:3853 5353

ASRock Z690 Steel Legend 提供 4 條 DDR4 記憶體插槽,支援至 DDR4 5000+,對應最高 128GB 總容量。用料方面,此板使用 6 層板 PCB 及 2oz 銅製內層,配搭 13 相 Dr.MOS 供電模組,並設鋁製散熱片,足夠應付第 12 代 Core 處理器,包括頂級 Core i9-12900K 之供電要求。

採用 6 層 PCB 設計,板載 13 相 Dr.MOS 供電模組。

作為新世代 Z690 主機板,PCIe 5.0 支援當然不可或缺,它板載 3 條 PCIe x16 實體插槽,第 1 條由處理器提供,支援以 PCIe 5.0 x16 模式運作,達成 128GB/s 超高頻寬,另 2 條 PCIe x16 實體插槽則分別對應 PCIe 4.0 x4 與 PCIe 3.0 x4 頻寬。功能方面,它提供 8 組 SATA3 介面,以及前置 USB 3.2 Gen2x2 (20Gbps) 連接埠,另設 2 組 PCIe 4.0 x4 的 Hyper M.2 SSD 插槽與 1 組 Ultra M.2 SSD 插槽,兼容 PCIe 3.0 x4 及 SATA3 制式。網絡由 Realtek Dragon RTL8125BG 晶片提供高速 2.5Gbps 有綫網絡,用家可利用 M.2 Socket (Key E) 自行加裝 Intel CNVi Wi-Fi 模組;音效則採用 Realtek ALC897 晶片支援 7.1 聲道輸出。另外,廠商在 PCH 散熱金屬片裝有 RGB 燈,以及 RGB LED 接口,對應 ASRock Polychrome Sync/RGB 標準。

提供 4 條 DDR4 記憶體插槽,支援至 DDR4 5000+,對應最高 128GB 總容量。

MB 02:雙網對應 ASUS TUF GAMING Z690-PLUS WIFI D4

ASUS TUF GAMING Z690-PLUS WIFI D4

SPEC
●型號:ASUS TUF GAMING Z690-PLUS WIFI D4●支援處理器:LGA1700●採用晶片:Intel Z690●記憶體插槽:DDR4 5,333 (O.C.) x4●顯示輸出:DisplayPort 1.4 x1、HDMI 2.1 x1●擴充槽:1x PCIe 5.0 x16、1x PCIe 3.0 x16 (@x4)、1x PCIe 3.0 x4、2x PCIe 3.0 x1●儲存裝置:SATA3 x4、M.2 x4●外接埠:1x USB 3.2 Gen2 (Type-C)、2x USB 3.2 Gen2 (Type-A)、5x USB 3.2 Gen1●網絡:Intel 2.5Gb Ethernet x1、Intel Wi-Fi 6●音效:Realtek 7.1ch HD-Audio

售價:$2,299
查詢:ASUS HK
電話:3582 4770

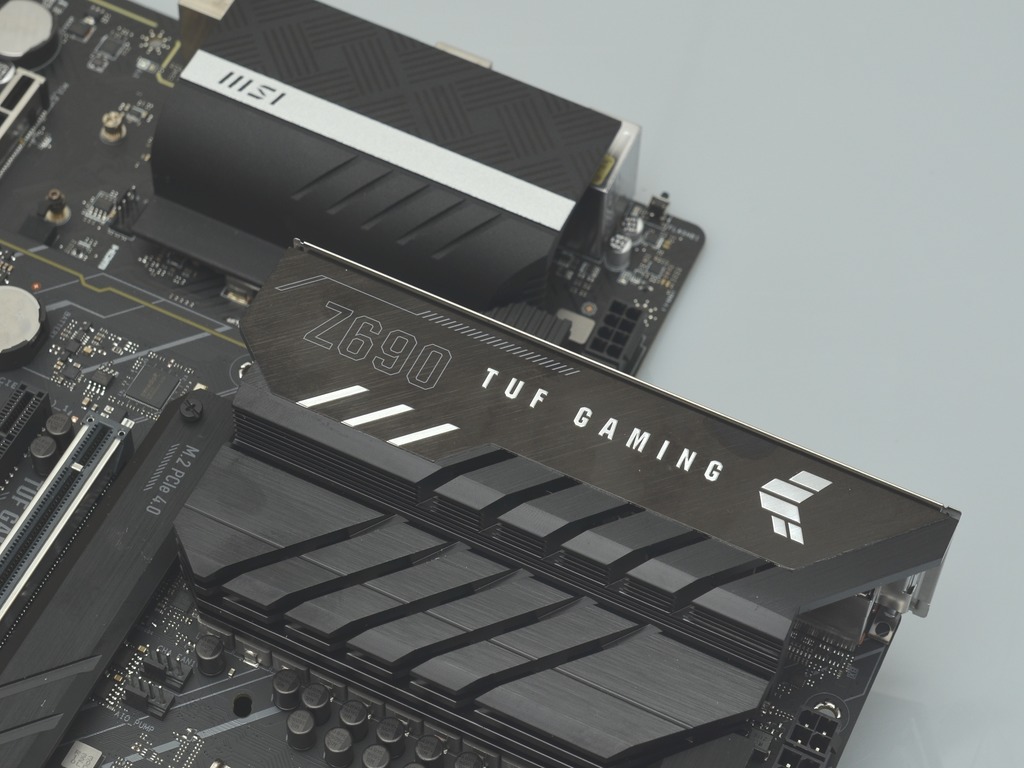

ASUS TUF GAMING Z690-PLUS WIFI D4 屬於 TUF Gaming 系列,以耐用電競為賣點,定位於主流市場。它採用 ATX Form Factor 及 6 層 PCB 設計,提供 4 條 DDR4 記憶體插槽,最高支援至 DDR5 5333。用料方面,板載「14 + 1」組 DrMOS 數碼供電,14 組負責 CPU Vcore 供電,另 1 組則為 GT 供電,每個功率級額定可處理 80A,配搭軍規 TUF 電感與 TUF 電容器,提供高出 20% 的溫度耐受度,並延長 5 倍使用壽命,足夠應付全綫 12 代 Core 處理器。散熱方面,主機板加大 VRM 散熱器、PCH 無風扇散熱器、M.2 散熱器、整合 I/O 外蓋、混合式風扇接頭,以及對應《Armoury Crate》內的 Fan Xpert 4 功能。

板載「14 + 1」組 DrMOS 數碼供電。

它板載 2 條 PCIe x16 實體插槽,第 1 條由處理器提供,支援以 PCIe 5.0 x16 模式運作,高頻寬高達 128GB/s;另外 1 條 PCIe x16 實體插槽則對應 PCIe 3.0 x4 頻寬。功能方面,ASUS TUF GAMING Z690-PLUS WIFI D4 提供 4 組 SATA3 介面,以及前置 USB 3.2 Gen2x2 (20Gbps) 連接埠,另設 4 組 PCIe 4.0 x4 的 M.2 SSD 插槽。網絡由 Intel 晶片提供高速 2.5Gbps 有綫網絡及 Wi-Fi 6 無綫網絡。

對應 2.5Gbps 有綫網絡及 Wi-Fi 6 無綫網絡。

MB 03:抵玩之選 MSI PRO Z690-A DDR4

MSI PRO Z690-A DDR4

SPEC
●型號:MSI PRO Z690-A DDR4●支援處理器:LGA1700●採用晶片:Intel Z690●記憶體插槽:DDR4 5,200 (O.C.) x4●顯示輸出:DisplayPort 1.4 x1、HDMI 2.1 x1●擴充槽:1x PCIe 5.0 x16、1x PCIe 3.0 x16 (@x4)、1x PCIe 3.0 x16 (@x1)、1x PCIe 3.0 x1●儲存裝置:SATA3 x6、M.2 x4●外接埠:1x USB 3.2 Gen2 (Type-C)、1x USB 3.2 Gen2 (Type-A)、2x USB 3.2 Gen1、2x USB 2.0●網絡:Intel 2.5Gb Ethernet x1●音效:Realtek ALC897 7.1ch HD-Audio

售價:$1,699
查詢:Hornington
電話:3626 9899

MSI PRO Z690-A DDR4 定價僅 $1,699,是最平價 Z690 主機板之一。它採用內含 2oz 銅的 6 層 PCB,板載「14 + 1 + 1」組 DrMOS 數碼供電,14 組為 Dual Rail CPU 供電,配搭 Smart Power Stage,另 1 組是 AUX 電源,最後一組則為 GT 供電,每個功率級額定可處理 55A,輔以高效率的 VRM 及 PWM IC 晶片。散熱方面,主機板設有 VRM 散熱器及 7W/mK MOSFET 散熱墊、M.2 SHIELD FROZR 散熱器,以及對應 MSI FROZR AI 散熱技術,可檢測 CPU 與 GPU 溫度並自動將系統風扇負載調整為適當值。

板載「14 + 1 + 1」組數碼供電。

功能方面,板上設有 1 條 PCIe 5.0 x16 插槽,並使用 STEEL ARMOR 鋼鐵裝甲,增加焊點鞏固並提供更強保護力,以支援「重型」顯示卡。它提供 6 組 SATA3 及 4 組 M.2 介面,當中 3 組 M.2 對應 PCIe 4.0 x4 高速。USB 方面,背板設有 USB 3.2 Gen2 (20Gbps) (Type-C) 連接埠,另設 1 組 USB 3.2 Gen2 (Type-A)、2 組 USB 3.2 Gen1 及 2 組 USB 2.0。網絡方面,受成本所限,只使用 Intel i225-V 晶片提供高速 2.5Gbps 有綫網絡,不設供 Wi-Fi 無綫網絡。

板上設有 1 條 PCIe 5.0 x16 插槽,並搭載 STEEL ARMOR 鋼鐵裝甲。


三強效能對決
本部分比拼三款 Z690 DDR4 主機板之效能差異,測試使用 Intel 高階 Core i9-12900K 處理器,以考驗主機板之最高效能,同時加入對應 DDR5 記憶體的 ASUS ROG MAXIMUS Z690 EXTREME (DDR5) 作為參考。

測試平台
●處理器:Intel Core i9-12900K (Alder Lake-S)●記憶體:G.Skill Trident Z Royal DDR4 3,600 16GB x2 @ 3,600MHz (CL16-16-16-36 2T) 、Kingston FURY Beast DDR5 5200 16GB x2 @ 5,200MHz (CL40-40-40-80 2T)●顯示卡:ASUS ROG Strix GeForce RTX 3080 White OC Edition 10GB GDDR6X●主 SSD:WD Black SN850 NVMe SSD 2TB●作業系統:《Windows 11 Pro》●散熱器:ASUS ROG RYUJIN II 360●驅動程式:Intel《Inf V 10.1.18838.8284》、《AMD Chipset Driver 3.10.08.506》、NVIDIA《GeForce Driver 496.49》

分析:ASUS 優化較佳

先比較 DDR4 與 DDR5 記憶體之效能分別,DDR5 擁有高時脈、高頻寬特點,在《AIDA 64》Memory 測試中,DDR5 5200 讀取速度高達 78,834MB/s,較 DDR4 3600 的 58,488MB/s 急升 35%,但延遲表現則以 DDR4 較佳。進入模擬、多工應用,以及遊戲測試,DDR5 只在 3D 遊戲表現領先,一般應用兩者相差不大,可見 DDR4 配 Intel 第 12 代 Core 處理器也有出色表現。

比較 3 款 Z690 DDR4 主機板,雖然同樣使用 Intel Z690 晶片、處理器及記憶體設定,但實測效能也有明顯的分別,當中以 ASUS TUF GAMING Z690-PLUS WIFI D4 表現最佳,相信是 BIOS 優化之故。ASUS TUF GAMING Z690-PLUS WIFI D4 在發布後已推出三次 BIOS 更新,最新的 0807 (12 月 10 日發布) 版本更標明優化效能,相對之下,其他兩廠之 BIOS 仍只是首發版本。

《CrossMark》@ ASRock Z690 Steel Legend

《CrossMark》@ ASUS TUF GAMING Z690-PLUS WIFI D4

《CrossMark》@ MSI PRO Z690-A DDR4

評語:預算用家不二之選

毫無疑問,DDR5 記憶體是 Intel 第 12 代 Core 處理器之最佳組合,但高昂成本卻讓一眾預算有限的準買家卻步。Intel 特別在處理器記憶體控制器內保留支援 DDR4,讓用家多一個選擇,只需購買 Z690 DDR4 主機板即可沿用 DDR4 記憶體,以較低成本升級新平台。
