AMD Radeon RX 6900 XT 終極拆解!RDNA2 最強型態!

| 賴立賢 | 17-12-2020 11:38 | |

AMD Radeon RX 6900 XT 終極拆解!RDNA2 最強型態!早於 10 月份, AMD 發布基於全新 RDNA2 (Radeon DNA2) 架構的 Radeon RX 6000 系列,首批型號採用 Big Navi 大核心設計,包括:Radeon RX 6800、RX 6800 XT 及 RX 6900 XT,前兩款已於 11 月 18 日登場,而規格最強,擁有完整 80 個 C.U. (Compute Units) 與 5,120 個 S.P. (Stream Processors) 的 Radeon RX 6900 XT 也於 12 月發售,跟 NVIDIA GeForce RTX 3090 爭奪發燒級市場。

  • AMD Radeon RX 6900 XT 終極拆解
  • RDNA2 最強型態
  • 追趕 NVIDIA GeForce RTX 3090

AMD Radeon RX 6000 系列採用全新 RDNA2 架構,以 TSMC 7nm 製程生產,首批型號包括 Radeon RX 6800、RX 6800 XT 及 RX 6900 XT,均採用 Big Navi 大核心設計,電晶體數目多達 268 億顆。不過,Radeon RX 6800、RX 6800 XT 分別使用 NAVI 21 XL、NAVI 21 XT 核心,部分 C.U. 被屏閉,前者提供 60 個 C.U. / 3,840 個 S.P.,後者則內建 72 個 C.U. / 4,608 個 S.P.。

【精選消息】WD Black SN850 NVMe SSD 實測!7070MB/s 超極速!【下一頁】

【精選消息】GeForce RTX 3090 終極試煉!NVIDIA 最強 8K 遊戲卡王!【下一頁】

Radeon RX 6900 XT 使用規格「全開」的 NAVI 21 XTX 核心,擁有完整的 80 個 C.U. 及 5,120 個 S.P.。

今次測試的旗艦型號 Radeon RX 6900 XT,使用規格「全開」的 NAVI 21 XTX 核心,內建完整的 80 個 C.U. 及 5,120 個 S.P.,預設時脈為 2,015MHz,加速時脈更高達 2,250MHz,PEAK TEXTURE FILL-RATE 效能由 Radeon RX 6800 XT 的 648.00 GT/s 升至 720.00 GT/s,PEAK HALF PRECISION (FP16) 亦由 41.47 TFLOPs 增至 46.08 TFLOPs,而 PEAK SINGLE PRECISION (FP32) 效能則由 20.74 TFLOPs 提速至 23.04 TFLOPs。記憶體部分,同樣配搭 16GB 256-bit GDDR6 記憶體,以及 128MB Infinity Cache,提供 512GB/s 頻寬。

RDNA2 架構的 Performance Per Watt 效能,較首代 RDNA 提升多達 65%。

較 RTX 3090 平 US$500

Radeon RX 6900 XT 的規格較 Radeon RX 6800 XT 強,但 TDP 功耗同樣是 300W,需要接駁雙 8-Pin PCI-E 供電,亦比對手 NVIDIA GeForce RTX 3090 的 350W 為低。Radeon RX 6900 XT 定價 US$999 (約 HK$7,792),AMD 表示配合新推出的 RAGE MODE 加速 (編按:RAGE MODE 的加速時脈由 2,250MHz 升至 2,310MHz) ,以及 SMART ACCESS MEMORY 技術,4K 遊戲效能接近定價 US$1,499 (約 HK$11,692) 的 NVIDIA GeForce RTX 3090。

Radeon RX 6900 XT 定價 US$999 (約 HK$7,792),比 GeForce RTX 3090 平 US$500 (約 HK$3,900)。

Radeon RX 6900 XT 目標對手是 NVIDIA GeForce RTX 3090。

首批只提供公版

首批登場的 Radeon RX 6900 XT 全採用 AMD 公版設計,所有 AIB (Add-in-Board) 廠商首輪也只售賣 AMD 公版 Radeon RX 6900 XT,情況有點像當年的 Radeon VII。不過,ASUS 於最近發布首款非公版 TUF GAMING Radeon RX 6900 XT,採用自家 PCB、供電、散熱設計,預設及加速時脈分別提升至 2,105MHz 與 2,340MHz,預計於明年 1 月賣街。

首批登場的 Radeon RX 6900 XT 只有 AMD 公版設計。

公版 RX 6900 XT 解構

公版 Radeon RX 6900 XT

公版 Radeon RX 6900 XT 與公版 Radeon RX 6800 XT 同樣採用 D421 PCB,使用 IT-170 物料及 14 Layers 設計,其中 4 層採用了 2oz 銅以提升導電,供電相數由公版 Radeon RX 6800 XT 的 15 相增至 16 相,當中 14 相負責顯示核心、2 相為 GDDR6 記憶體供電。顯示卡採用 Navi 21 XTX 即 Big Navi 大核心設計,電晶體數目達 268 億顆,晶片面積 (Die Size) 為 536mm²,比上代 Navi 10 XT (Radeon RX 5700 XT) 的 103 億顆電晶體及 251mm² 晶片增加超過 1 倍,TDP 功耗也由 180W 提升 300W,需要接駁雙 PCI-E 8-pin 供電。

公版 Radeon RX 6900 XT 與公版 Radeon RX 6800 XT 同樣採用 D421 PCB。

散熱設計方面,公版使用三把軸向式 8cm 散熱風扇風扇,散熱器設有 Vapor Chamber 均熱板,將 Navi 21 XTX 熱力平均傳導至鋁製散熱鰭片。此外,頂部設有「Radeon」 RGB 燈效,可利用軟件設為「靜態 Static」、「閃爍 Morse Code」、「色彩循環 Color Cycle」及「呼吸燈 Breathing」等效果,以及可供選擇 5 段速度與 3 段亮度。

售價:US$999 (約 HK$7,792)

SPEC
型號:AMD Radeon RX 6900 XT ●核心:Navi 21 XTX●記憶體:8GB 256-bit GDDR6●時脈:2,015MHz / 2,250MHz (核心 Base / Boost)●介面:PCI-E 4.0 x16●視訊輸出:HDMI 2.1 x1、DisplayPort 1.4a x2、USB Type-C x1●電源輸入:8-pin + 8-pin

A. Navi 21 XTX 核心
Radeon RX 6900 XT 晶片面積為 536mm²,較上代 RX 5700 XT (251mm²) 大 1 倍以上。

Navi 21 XTX 核心

B. 16 相供電
板載 16 相供電模組,當中 14 相負責顯示核心,2 相為 GDDR6 記憶體供電。

16 相供電

C. GDDR6 記憶體
官方建議配搭 16GB 256-bit GDDR6 記憶體,速度為 14Gbps,記憶體頻寬達到 512GB/s。

GDDR6 記憶體

D. 供電輸入
核心功耗達 300W,需接駁 2 組 PCI-E 8-pin 電源。

供電輸入

E. 散熱設計
散熱器設有 Vapor Chamber 均熱板。

散熱設計

F. 視訊輸子
提供 1 組 HDMI 2.1、2 組 DP 1.4a 及 1 組 USB Type-C 端子,支援輸出 4K @ 144Hz 或 8K @ 60Hz 影像。

視訊輸子

G. RGB 燈號

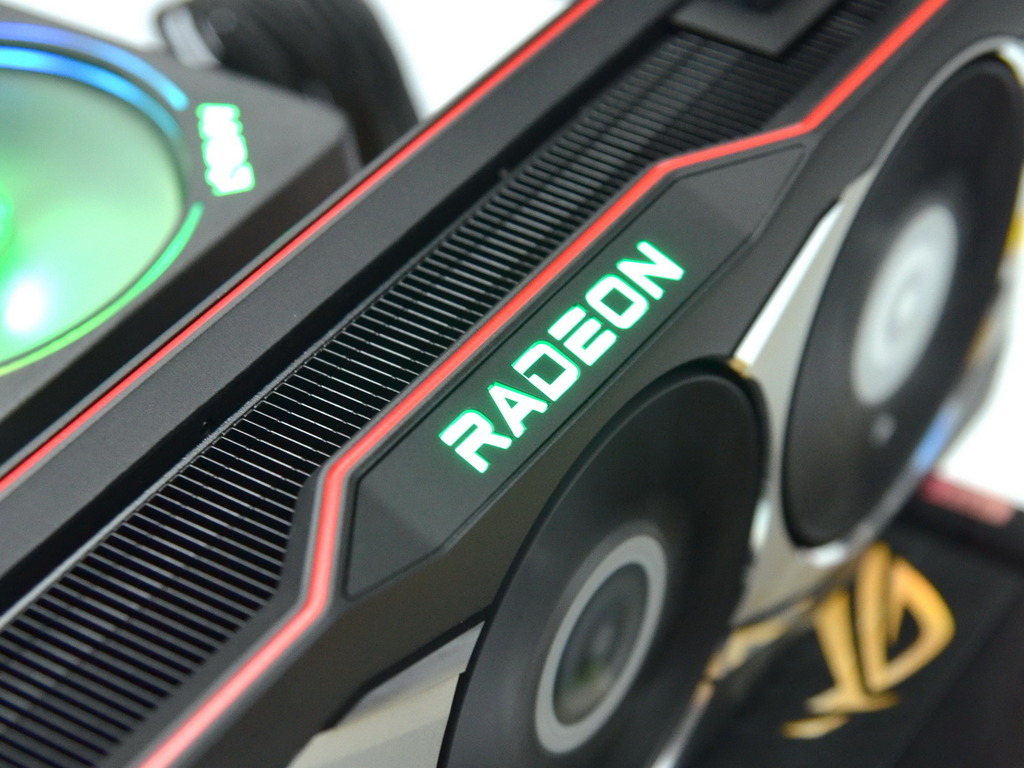

頂部的「Radeon」 RGB 燈效,可經軟件調校變色效果。

RGB 燈號

F. GPU-Z 檢測
最新《GPU-Z 2.36》已支援 Radeon RX 6900 XT,可見顯示卡介面為 PCI-E 4.0 x16。

GPU-Z 檢測

AMD Radeon RX 6900 XT 效能‧溫度‧功耗實測

由於 AMD Radeon RX 6900 XT 支援 PCI-E 4.0 介面,故測試使用 AMD Ryzen 9 5900X 處理器及 ASUS ROG Crosshair VIII Formula (AMD X570) 主機板的 AMD 平台。

測試平台
●處理器:AMD Ryzen 9 5900X●主機板:ASUS ROG Crosshair VIII Formula (AMD X570)●記憶體:G.Skill Trident Z Royal DDR4 3,600 8GB x2●顯示卡:AMD 公版 Radeon RX 6900 XT (Radeon RX 6900 XT)、Sapphire Radeon RX 6800 XT Nitro+ (Radeon RX 6800 XT)、MSI GeForce RTX 3090 GAMING X TRIO 24G (RTX 3090)、COLORFUL-iGame GeForce RTX 3080 Vulcan OC 10G-V (RTX 3080)、MSI GeForce RTX 3070 GAMING X TRIO (RTX 3070)、AMD 公版 Radeon RX 5700 XT●SSD:Intel SSD 660p 512GB NVMe●作業系統:《Windows 10 Pro 64-bit》●驅動程式:AMD《Adrenalin 2020 Edition 20.12.1》 、《Chipset Drivers 2.10.13.408》、NVIDIA《GeForce Driver 460.79》

Test 01:3DMark 理論‧遊戲效能

分析:追趕 RTX 3090
AMD Radeon RX 6900 XT 與 RX 6800 XT 同樣使用新一代 RDNA2 架構、配搭 16GB 256-bit GDDR6 記憶體,主要分別在於 S.P. 數目相差 512 個。RX 6900 XT 在《3DMark》- Time Spy Extreme 得分為 8,771,較 RX 6800 XT 升幅不多,與 RTX 3090 的 9,801 分更有 10% 距離。
新一代 RDNA2 架構引入 Ray Tracing 光線追蹤技術,成功執行《3DMark》- Port Royal 及《Bright Memory: Infinite Ray Tracing Benchmark》等光追效能測試,但 RX 6900 XT 表現明顯不及 RTX 3090、3080。不過在 4K 3D 遊戲測試,RX 6900 XT 實力盡顯,在《World War Z》更領先 RTX 3090。考慮到 RX 6900 XT 的官方定價較 RTX 3090 便宜 US$500 (約 HK$3,900),突顯出其高性價比。

RX 6900 XT 的《3DMark》- Time Spy Extreme 得分高達 8,771。

Test 02:運作溫度.功耗

* 註:使用 Brennenstuhl EM230-GB 電錶,量度整個測試平台的總功耗;數值愈細愈好。

分析:功耗不高
AMD Radeon RX 6900 XT 使用的 Navi 21 XTX 核心,電晶體達 268 億顆,加上 S.P. 數目激增,故 TDP 功耗由上代 RX 5700 XT 的 180W,大增至 300W,但仍較 RTX 3090 的 350W 為低。AMD 公版 Radeon RX 6900 XT 在全負載測試,平台總功耗達到 417.5W,比 RTX 3090 平台低 91W。溫度方面,由於不同牌子的顯示卡採用自家散熱設計,因此數據只作參考。今次測試的 Radeon RX 6900 XT,負載溫度達到 78℃,主要原因是 AMD 預設風扇轉速以靜音優先,只有約 1,300RPM,當手動調至全速的 3,000RPM 後,溫度即急降至 60℃。

AMD 公版 Radeon RX 6900 XT 在全負載測試,平台總功耗達到 417.5W。

評語: 主打價格優勢
AMD Radeon RX 6900 XT 使用新一代 RDNA2 架構,並「全開」完整的 80 個 C.U. 及 5,120 個 S.P.,效能較 RX 6800 XT 進一步提升,雖然只能在部分測試追趕 NVIDIA GeForce RTX 3090,但考慮到有 US$500 (約 HK$3900) 的價格優勢,RX 6900 XT 的性價比其實非常高。不過要留意的是,RDNA2 架構的 Ray Tracing 光追表現,仍與 NVIDIA 有一段距離。
