IBM Power 10 處理器!架構詳細分析!

| 賴立賢 | 21-08-2020 22:08 | |

在上週舉行的 Hot Chips 2020 大會,IBM 正式公布全新 Power 10 系列處理器,應用全新 7nm 製程,效能較上代 Power 9 有大幅提升,而且支援次世代的 PCI-E 5.0 總綫及 DDR5 記憶體,規格絕對是超班!

  • IBM Power 10 處理器
  • 7nm EUV 製程生產
  • 最高 120 綫程

IBM 指出,全新 Power 10 處理器早於五年前已開始研發,並融入百項新專利技術,屬於 Power 系列產品發展的重大里程。Power 10 系列處理器由 Samsung 代工並使用 7nm EUV (Extreme Ultraviolet Lithography) 極紫外光刻製程技術,比上代 Power 9 系列採用 GlobalFoundries 的 14nm SOI (Silicon On Insulator) 更先進,也是廠商首款應用 7nm EUV 製程的商用級處理器。IBM 補充,在 7nm EUV 製程下,可實現在 602mm² 面積集成高達 180 億個晶體管。

【精選消息】iPhone 12 發布日期確認!?官方 Youtube 自爆!

【精選消息】Router 直駁 VPN 服務教學!全屋裝置免設定!

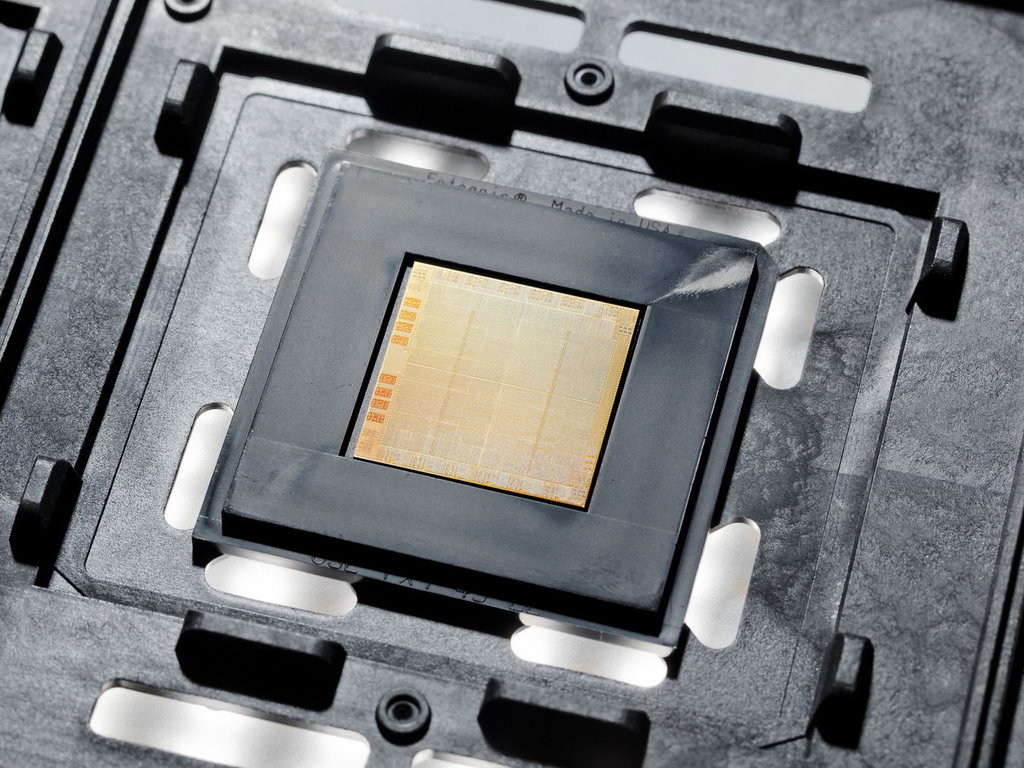

Power 10 系列處理器由 Samsung 代工,使用 7nm EUV (Extreme Ultraviolet Lithography) 極紫外光刻製程技術生產。

Power 10 內嵌矩陣數學加速器(Matrix Math Accelerator),其 FP32、BFloat16、INT8 資料格式的 AI 推理效能,比 Power 9 分別增加 10 倍、15 倍、20 倍。安全機制方面,Power 10 支援以硬體為基礎的新技術,包括針點到點安全的記憶體加密,每個核心 AES 加密引擎數量 4 倍於上一代 Power 9 處理器,以強化容器安全。

Power 10 系列處理器擁有 16 個物理核心,但只啟用了 15 個核心。

Power 10 系列處理器晶片內建 16 個物理核心 (Physical Cores),但只啟用 15 個核心,每個核心擁有 2M L2 Cache,並各支援 SMT8 即 8 綫程,故最多提供 120 Simultaneous Hardware Threads,並共享高達 120MB L3 Cache (Low Latency NUCA mgmt)。Power 10 能效比 (Energy Efficiency) 是上代 Power 9 的 3 倍,在同等效能下,功耗僅為上一代三分之一。此外,記憶體對應 DDR5,支援 16 x8 @ 32 GT/s,在多 PB 大小記憶體集群的 Memory Inception 下,以最低延遲提供高達 1TB/s 超高頻寬:外部連接則支援新一代 PCI-E 5.0 標準,在 x16 模式下,提供高達 64GB/s 寬頻。

Power 10 系列處理器支援次世代的 PCI-E 5.0 總綫及 DDR5 記憶體。

Power 10 將採用多種配置,並會提供 Single-Chip Module (SCM) 單處理器及 Dual-Chip Module (DCM) 雙處理器模組封裝方式,SCM 支援最多 16-socket、15 SMT8 Cores,時脈可達 4GHz 以上;而 DCM 則支援至最多 4-socket、30 SMT8 Cores,時脈為 3.5GHz 以上。IBM 表示,Power10 是專為混合雲架構而設計,OpenShift 是其預設的支援平台,而搭載 Power 10 處理器的系統,預計於 2021 下半年陸續出貨。

Power 10 將採用多種配置,並會提供 Single-Chip Module (SCM) 單處理器及 Dual-Chip Module (DCM) 雙處理器模組封裝方式。

【相關消息】5nm 製程 A14X 處理器效能曝光!能與 Intel Core i9 匹敵!?

【相關消息】Intel Tiger Lake 規格揭秘!Xe 顯示核心‧10nm SuperFin 製程!

Source:IBM
