【爆炸品案】STEM 常用電路板真係「危險品」?型號功能全拆解

| 朱力恒 | 23-04-2020 19:06 | |

用來學習 STEM 的電子綫路模組,真的可被納入為「危險品」?警方於 4 月 22 日 (三) 晚上 10 時,在秀茂坪拘捕一名 20 歲 IVE (香港專業教育學院) 學生,被控一項串謀意圖傷人罪,懷疑他涉嫌與去年 12 月 9 日,灣仔華仁書院發現土製炸彈之案件有關。警方在他家中,搜獲一批電路板、製作電子儀器的工具,懷疑他涉嫌負責設計、分發及供應炸彈裝置的電路板。但網民立即剖析警方公佈的相片,逐一解釋各款電路板的型號及功用。

  • STEM 學習的常用電路板,學校及電子零件商店均常見
  • 市面、網購極容易買得到,並非違禁產品
  • 只具備基本電路保護、電壓轉換,沒有運算能力或無綫連綫

【相關文章】北角警署防力升 Level?白網布包 6 層惹網民討論:搞放映會【多圖】

【新冠肺炎】世衛:新冠病毒源於中國一種動物 非人為操縱或實驗室合成

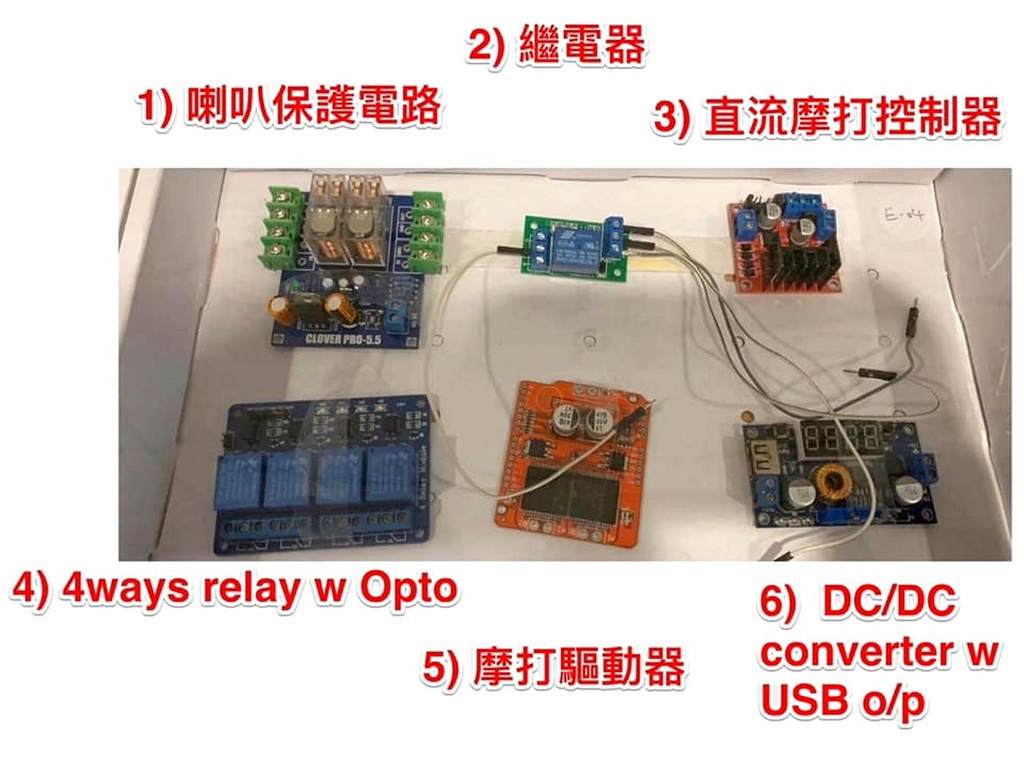

警方於去年 12 月 9 日,在灣仔華仁書院旁邊山坡,發現土製炸彈。警方指被捕者家中發現的各款電路板,與上述土製炸彈所使用的電路板,外觀非常類似,故懷疑涉案者有份參與設計及放置炸彈。其中 1 張警方公佈相片,6 款電路板型號及功能如下:

  • 上左:(1) Clover Audio「Clover Pro 5.5」揚聲器保護綫路;
  • 上中:(2) 「SRD-05VDC-SL-C」Relay 繼電器綫路;
  • 上右:(3) L298N Dual「H-bridge」Driver,雙重電壓的馬達控制器;
  • 下左:(4) SainSmart 四合一繼電器綫路;
  • 下中:(5) Q80 Monster Motor Shield Dual VNH2SP30 步進馬達控制器;
  • 下右:(6) LM2596S DC↔DC Buck Converter 降壓變換器,附 USB 插座及 LED 顯示。

綜合網友分析,上述電路板及電子元件,在本地市面、國內購物網、外國網站等,均非常容易買到,是學習 STEM 的模組。(1) 是音響用電路板,具 2 顆 Omron 製 AC 12V-24V 繼電器及 7812 穩壓器等元件,保護過高功率及過濾 DC 電壓訊號。

Clover Audio「Clover Pro 5.5」揚聲器保護綫路。

(2) 與 (4) 是同類產品,繼電器常用於「透過低電壓,控制高電壓元件」,或「低電壓 ↔ 高電壓」切換。
(3) 與 (5) 則是同類產品,藉着輸出可調變脈衝時脈 (Variable Pulse Frequency),控制馬達的轉速變化,極常用於機械人及遙控車。(6) 是美國  TI (德州儀器) 生產的 DC↔DC 降壓變換器,附 LED 顯示及 USB 插座,它用於 3.3V、5V、12V 電壓輸入,並可變壓至欲需要的指定電壓值。

「SRD-05VDC-SL-C」繼電器綫路。圖中是同類產品,只是接駁插座設計不同。

L298N Dual「H-bridge」Driver,雙重電壓的馬達控制器。

L298N 可接駁 2 個 DC 馬達。

SainSmart 四合一繼電器綫路。

Q80 Monster Motor Shield Dual VNH2SP30 步進馬達控制器。



LM2596S DC↔DC Buck Converter 降壓變換器,附 USB 插座及 LED 顯示。

上述 6 款電路板,只是今次警方搜獲物品的其中一小部份,還有大量疑似 STEM 相關應用的電路板、焊接工具等。

綜合網民留言:

「似乎應該要加強 STEM (課程)。」

「『華X』好危險!」(編按:「華X」指某間電子零件銷售店)

「原來幾塊 relay 就可以做炸彈,我剛做完 1,600 隻 relay controller,應該可以做原子彈」

「真係創作力量同幻想會嚇你一跳!」
