Rambus 率先研製 18GHz GDDR6!每顆頻寬 72GB/s

| 朱力恒 | 08-11-2019 20:00 | |

Rambus 成功研發 18GHz GDDR6 新技術,而且已穩定運作,單一顆 GDDR6 記憶體達到 72GB/s 存取頻寬!現時最快的 GDDR6 記憶體顆粒由 SAMSUNG 生產,時脈最高 16GHz 及 64GB/s 頻寬,還要再快 2GHz 及 12.5% 頻寬。藉著更高記憶體頻寬,有望解決 GPU (顯示核心) 效能樽頸,提升 GPU 效能以迎合 AI、ML 及 VR 等實時應用。

  • 18GHz 基準時脈,單顆 72GB/s 頻寬
  • SAMSUNG GDDR6 暫時最高 16GHz
  • Rambus 自家技術修正高頻訊號

【硬件】Micron X100 終極效能 SSD 每秒 10GB/s 讀速!

【硬件】Intel LGA1200 十代 Core 全綫型號曝光!改用 400 系晶片

超越 Micron‧ SAMSUNG

GDDR 系列記憶體特性是每顆 32-bit Bit-width,多顆同步運作達成多通道記憶體 (Multi-channel Memory)。舉例現時 NVIDIA GeForce TITAN RTX,配備 12GB 384-bit GDDR6 記憶體,是由 12 顆 1GB 32-bit GDDR6 拼湊而成,達成 12 通道運作。GeForce TITAN RTX 選用 Micron GDDR6 顆粒,最高時脈 14GHz (即 14,000MHz),總頻寬是「14,000MHz x (12 x 32-bit) / 8」,等於 672GB/s,每顆 GDDR6 頻寬是 56GB/s。

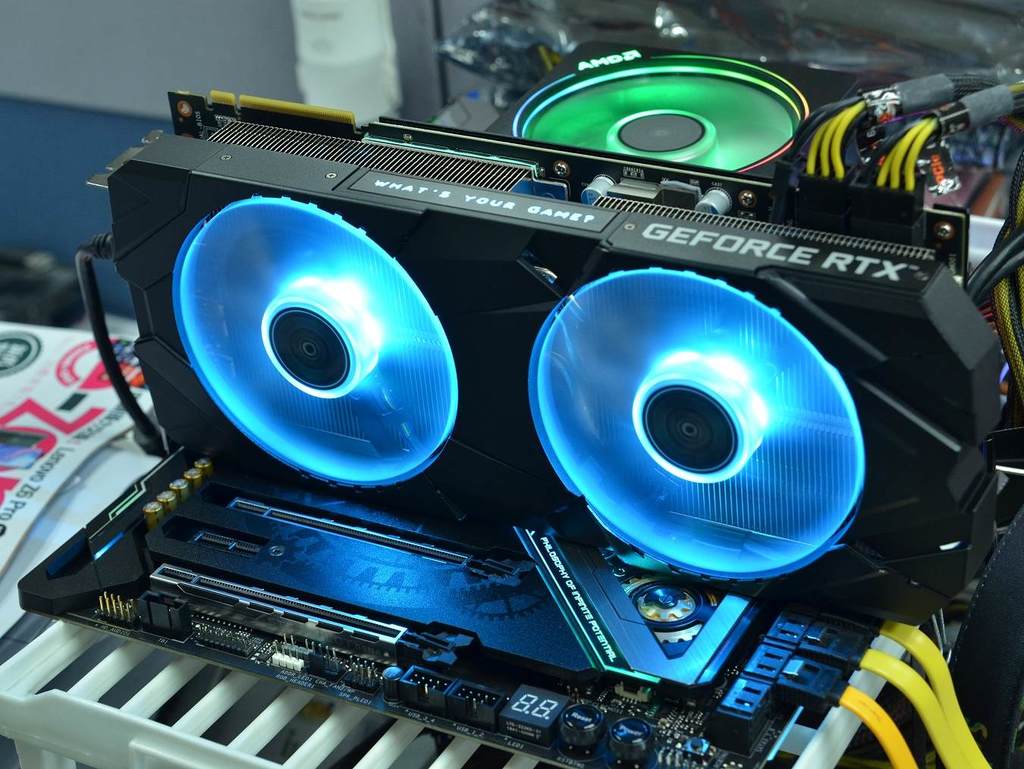

NVIDIA 最新上市的 GeForce RTX 2080 SUPER 顯示卡,改用 SAMSUNG GDDR6 顆粒,記憶體時脈進一步推高至 15.5GHz (15,500MHz),每顆頻寬是 62GB/s。Rambus 近期宣布研發出 18GHz GDDR6 顆粒,電子訊號非常穩定,頻率波型純淨度亦極高,有望短期內正式量產,屆時顯示卡 GDDR6 記憶體顆粒,品牌不再侷限於 Micron 及 SAMSUNG。

現時 AMD 及 NVIDIA 高階顯示卡最常見的 Micron「D9WCW」14GHz GDDR6 顆粒,採用 15nm 製程生產。

特殊修正技術

Rambus 屬於「Fabless」公司,即只負責 IC 晶片電路研製,記憶體產品由第三方晶圓廠代工生產。Rambus 18GHz GDDR6 顆粒,內部控制器由子公司 Northwest Logic 負責設計,並委託 TSMC (台積電) 以 7nm 製程生產,成為歷來首款 7nm GDDR6 顆粒,以 18GHz (18,000MHz) 計算,每顆高達 72GB/s 頻寬。有消息指,NVIDIA 將於 2020 推出改版 GeForce TITAN RTX,屆時若改用 18GHz GDDR6,總記憶體頻寬將是「18,000MHz x (12 x 32-bit) / 8」而達到 864GB/s,讓 GPU 能發揮出更高效能。

根據 Rambus 技術文件,藉着自家「1-tap DFE」(Decision Feedback Equalization) 技術,降低 GDDR6 顆粒在超高時脈下的 ISI (Inter System Interference) 內部電磁干擾。利用專業時脈頻譜分析儀器,18GHz GDDR6 所產生的所謂「Input Data Eye」,即使只是使用普通質素 PCB 基板,頻譜的「眼」明顯較清晰及較大,反映 Rambus GDDR6 產生出「乾淨」的 18GHz 時脈,沒有額外雜訊。Rambus 指,按技術持續改良,最高時脈有望衝上 20GHz。

另外,AI、ML 及 VR (虛擬實境) 等運算全部倚賴 GPU 進行運算,但現時高階 GPU 雖透過不斷增加運算單元而提升效能,惟效能樽頸始終落在記憶體頻寬,故 Rambus 研製出 18GHz GDDR6 顆粒,對改善未來顯示卡效能有直接影響。

頻譜比較圖,左是現時 GDDR6 顆粒,高頻訊號雜亂;右是 Rambus 18GHz GDDR6,中央「眼」位置較清晰,表示時脈訊號達到最理想效果。

Rambus 18GHz GDDR6 顆粒的針腳編配,將負責傳輸最高時脈的針腳 (綠色) 重新編配。
