PC‧筆電 Wi-Fi 6 升級攻略!HK$75 即玩 2.4Gbps 極速!

新世代 Wi-Fi 標準 Wi-Fi 6 (802.11ax),採用大量嶄新技術,包括;OFDMA、強化版 MU-MIMO、1024-QAM、160MHz 頻闊等,速度比上代 Wi-Fi 5 (IEEE 802.11ac) 提升一倍有多。不過,要發揮 Wi-Fi 6 (802.11ax) 的威力,除了新一代無線路由器外,客戶端也必須對應新標準。今次,e-zone DIY 示範以超低成本,令桌面電腦、筆電升級支援極速 Wi-Fi 6 (802.11ax)。

Intel Wi-Fi 6 AX200 無線網絡卡解構

Wi-Fi 6 AX200 是 Intel 於四月發布的新一代無線網絡卡,代號 Cyclone Peak。據 Intel Ark 網站顯示,Wi-Fi 6 AX200 提供 M.2 2230 及 M.2 1216 兩種規格,針對筆電及主機板內嵌式 Wi-Fi 市場,當中以 M.2 1216 最小巧,可應用於纖薄型小尺寸筆電。Intel Wi-Fi 6 AX200 的天線部分屬於「Tx:2、Rx:2」規格,已獲 Wi-Fi CERTIFIED 802.11ac 及 Wi-Fi 6 Pre Certified 認證,在 2.4GHz 頻譜提供最高 574Mbps 速度;於 5GHz 頻譜配合 160MHz 頻闊技術,則提供 2,402Mbps 高速連接。此外,Intel AX200 支援  MU-MIMO 及 Bluetooth 5.0。

【精選消息】

【精選消息】

PC‧筆電 Wi-Fi 6 升級攻略!HK$75 即玩 2.4Gbps 極速!
Intel Wi-Fi 6 AX200 支援 Wi-Fi 6 (802.11ax) 標準。

現時支援 Wi-Fi 6 (802.11ax) 的客戶端不多,智能手機暫只有 Samsung Galaxy S10 系列支援,但由於頻闊只是 80MHz 而非 160MHz,故在「Tx:2、Rx:2」雙天線 MU-MIMO 模式下,無線連接速度最高為 1,201Mbps (約 1.2Gbps)。電腦平台方面,本港零售市場仍未發售任何支援 Wi-Fi 6 (802.11ax) 的擴充卡或 USB Wi-Fi Adaptor。

PC‧筆電 Wi-Fi 6 升級攻略!HK$75 即玩 2.4Gbps 極速!
Intel Ark 網站顯示 Wi-Fi 6 AX200 已取得 Wi-Fi CERTIFIED 802.11ac 及 Wi-Fi 6 Pre Certified 認證。

國內網購超平入手

e-zone DIY 於國內著明網購平台發現一款由 Intel 出品、售價低至 65 人民幣 (約 HK$75) 的 Wi-Fi 6 (802.11ax) 無線網絡卡 ── Intel Wi-Fi 6 AX200,型號是 AX200NGW,屬於 M.2 2230 規格,可安裝在提供 NGFF M.2 Wi-Fi 插槽的筆記簿型電腦。

國內網購平台也有以套裝方式出售,包括Intel Wi-Fi 6 AX200 無線網絡卡、NGFF 轉 PCI-E 2.0 x1 子卡,以及外置天線,售價由 125 人民幣 (約 HK$143) 至 200 人民幣 (約 HK$228) 不等,價錢分別在於天線級別,例如高 dBi 指向性及配有延長線的,售價會較高。

PC‧筆電 Wi-Fi 6 升級攻略!HK$75 即玩 2.4Gbps 極速!
Intel Wi-Fi 6 AX200 於國內網購平台售價低至 65 人民幣 (未計運費、集運費)。

桌面電腦追加 AX 無線方案

網購的 Intel Wi-Fi 6 AX200 採用 M.2 2230 規格及 NGFF M.2 (Key A+E) 介面,以 PCI-E 總線與主機板連接。於桌面電腦使用時,若主機板提供 NGFF M.2 (Key E) 或 NGFF M.2 (Key A) 介面,可直接安裝;但一般只設 PCI-E 插槽的主機板,需要加配一張 NGFF 轉 PCI-E x1 子卡,以及外置收發天線。但要留意的是,部分使用新型 Intel 晶片的主機板,包括:Z390、H370、B360、H310、Q370 等,其 NGFF M.2 (Key E) 介面只對應 CNVi 無線網絡卡,解決方法是使用 NGFF 轉 PCI-E x1 子卡,或改為選購 CNVi 介面的 Intel Wi-Fi 6 AX201 無線網絡卡,但售價高達 190 人民幣 (約 HK$216) 。

PC‧筆電 Wi-Fi 6 升級攻略!HK$75 即玩 2.4Gbps 極速!
若主機板提供 NGFF M.2 (Key E) 或 NGFF M.2 (Key A) 介面,而非只支援 CNVi 無線網絡卡的話,可直接安裝 Intel Wi-Fi 6 AX200 無線網絡卡。

PC‧筆電 Wi-Fi 6 升級攻略!HK$75 即玩 2.4Gbps 極速!

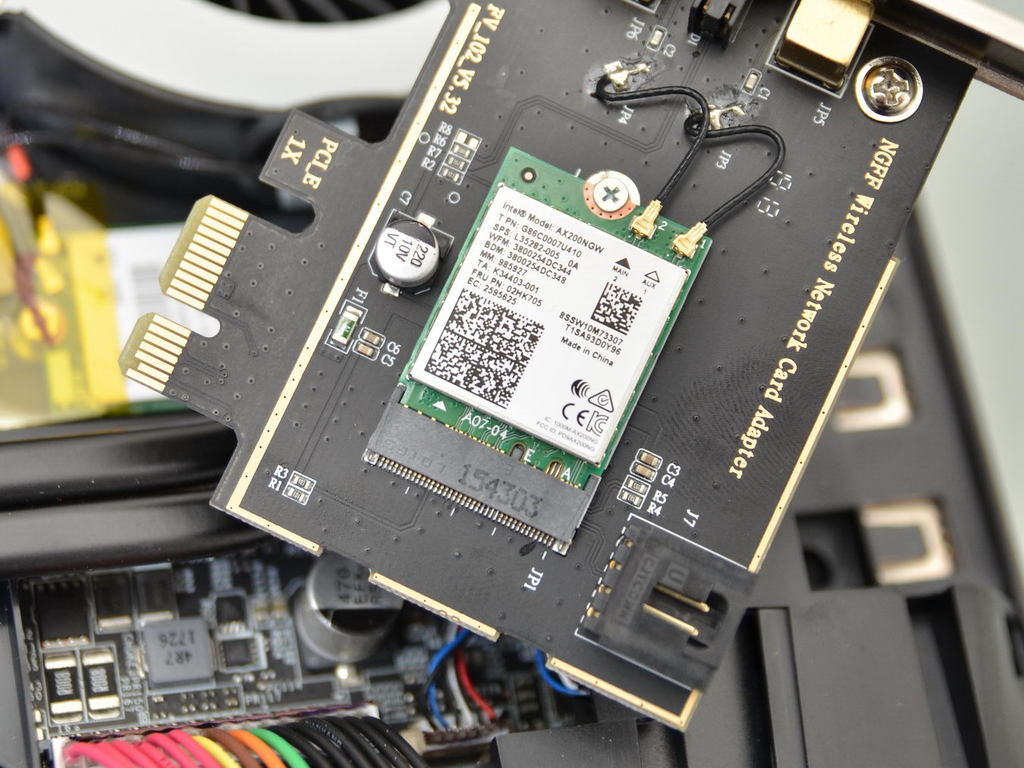

利用 NGFF 轉 PCI-E 2.0 x1 卡,便可將 Intel Wi-Fi 6 AX200 無線網絡卡安裝在桌面電腦。

筆電升級 AX 無線大法

筆電的升級相對複雜,因為更換筆電的 Wi-Fi 模組,一般需要拆開機殼,而且用家要有一定 DIY 經驗,以及承受風險。Intel Wi-Fi 6 AX200 使用 M.2 2230 規格及 NGFF M.2 (Key A+E) 介面,支援「Tx:2、Rx:2」規格,用家可在《Windows》內的「裝置管理員」,查看現有筆電使用的無線網絡卡型號及規格,若同屬 M.2 2230 規格及 NGFF M.2 (Key A+E) 介面、支援「Tx:2、Rx:2」之型號,則表示有機會升級,下表列出部分可升級的 Intel 無線模組。但要留意,部分舊款筆電使用 MINI PCI-E 介面,故無法升級;部分超輕簿筆電的 Wi-Fi 晶片整合於 PCB 上,也不能升級。

可升級至 Wi-Fi 6 AX200 的無線模組
( M.2 2230 規格及 NGFF M.2 (Key A+E) 介面的 )

  • Intel 9260NGW
  • Intel 8265NGW
  • Intel 8260NGW
  • Intel 7265NGW
  • Intel 7260NGW

Step 01
打開筆電機殼,找出 Wi-Fi 模組位置,一般會有兩根天線連接。先移除相關螺絲,另留意天線連接方式,一般一條為 MAIN,另一條是 AUX。

PC‧筆電 Wi-Fi 6 升級攻略!HK$75 即玩 2.4Gbps 極速!

Step 02
移除原有 Wi-Fi 模組後,安裝 Intel Wi-Fi 6 AX200 模組,小心地接上天線,留意必須對準接口才用力壓實。接駁天線後,將 Intel Wi-Fi 6 AX200 模組安裝到 NGFF M.2 (Key E) 介面。

PC‧筆電 Wi-Fi 6 升級攻略!HK$75 即玩 2.4Gbps 極速!

留意 WhiteList 限制

部分品牌如:Lenovo、HP,在部分筆電的 BIOS 內加入了 WhiteList 限制,即是不在 WhiteList 內的硬件,系統會無法辨認,用家必須選購為品牌特製的 Wi-Fi 6 AX200 模組,或修改 BIOS 移除 WhiteList 限制。

PC‧筆電 Wi-Fi 6 升級攻略!HK$75 即玩 2.4Gbps 極速!
修改 BIOS 移除 WhiteList 限制。

驅動程式安裝

在桌面電腦、筆電安裝 Intel Wi-Fi 6 AX200 模組,接著是安裝驅動程式。到 Intel 官網下載,驅動程式分為 Wi-Fi 及藍牙部分,如只使用 Wi-Fi 功能,便安裝 Wi-Fi 驅動程式。值得一提是,雖然  Intel Wi-Fi 6 AX200 模組支援《Windows 10 64-bit》、《Google Chrome OS》及《Linux》平台,但暫時官網只提供《Windows 10 64-bit》驅動程式供用家下載。

PC‧筆電 Wi-Fi 6 升級攻略!HK$75 即玩 2.4Gbps 極速!

Step 01
安裝 Intel Wi-Fi 6 AX200 驅動程式。

PC‧筆電 Wi-Fi 6 升級攻略!HK$75 即玩 2.4Gbps 極速!

Step 02
《Windows 10 64-bit》的 「裝置管理員」內正確辨認 Intel Wi-Fi 6 AX200 模組,若系統還有其他無線網絡卡,建議在「裝置管理員」內將它們「停用」。

PC‧筆電 Wi-Fi 6 升級攻略!HK$75 即玩 2.4Gbps 極速!

Step 03
在裝置內容查看是否已啟用「802.11ax」支援。

PC‧筆電 Wi-Fi 6 升級攻略!HK$75 即玩 2.4Gbps 極速!

想知 Intel Wi-Fi 6 AX200 無線網絡卡的實測效能及兼容表現?【請按此
