AMD Radeon VII 第二代 Vega 旗艦抵港開箱!狙擊 NV RTX 2080

| Ricky | 04-02-2019 22:01 | |

AMD Radeon VII (即 Vega II) 作為全球首款 7nm 製程顯示核心 (按:泛指主流市場),終於在 2019 年 2 月 4 日正式誕生!新卡實物由 AMD 官方直接送抵 ezone.hk 編輯部,記者將為大家剖析它核心架構與技術。

今次測試是 AMD 官方 Radeon VII 原裝「公版卡」, 銀色外觀配備 3 把 7.5cm 風扇。三扇設計確實有必要,因為 Radeon VII 核心最高 TDP 功耗達 300W (!)。它另一最誇張規格,是板載 16GB 4,096-bit HBM2 (High Bandwidth Memory 2) 記憶體,其時脈高達 2GHz,記憶體頻寬高達 1,024GB/s 即 1TB/s!

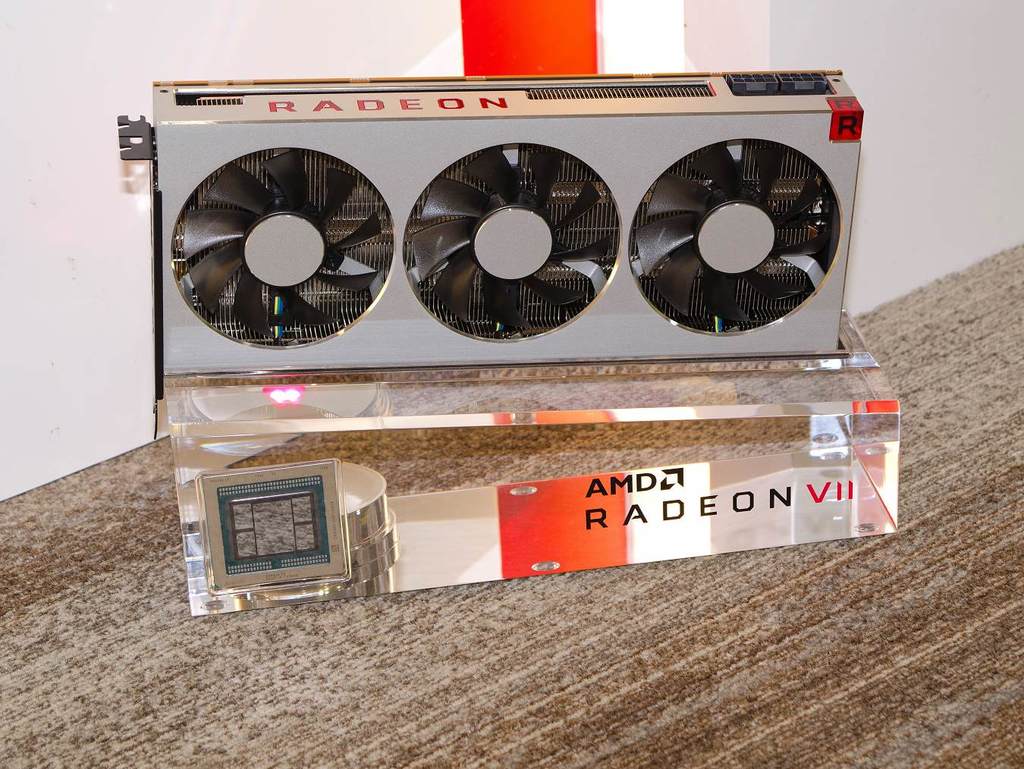

Radeon VII 顯示卡銀灰色鋁製外殼,惟散熱器頂端「RADEON」圖案欠 LED 光效。

提供 3 組 DisplayPort 1.4a 及 1 組 HDMI 2.0b 視訊端子。

背面線路以大面積鋁製 Heat Spreader 覆蓋。

AMD 將 Radeon VII 分兩階段全球公布:香港時間 2 月 4 日 10pm 准許傳媒發表「開箱文 & 技術介紹」;2 月 7 日 10pm 則准許傳媒發表「效能測試數據」。故一眾 DIY 硬件用家,尤其「A 卡」擁躉,敬請留意 ezone.hk 後續報道。

【硬件評測】NVIDIA RTX 2060 效能力挑 GTX 1070 Ti!$3000 新晉中階卡王實測

【硬件評測】AMD Radeon RX 590 正式上市! ↓$2,000 新中階卡王首測

「大貨」已抵港‧售 HK$5,699

NVIDIA 自 2018 年 9 月推出 GeForce RTX 20 系列顯示卡,它 RTX 2080 Ti (旗艦卡) 及 RTX 2080 (高階卡) 型號效能極高,令 AMD 陣營喘不過氣來。因 AMD 原先第一代 Radeon RX Vega 顯示卡,面對 NVIDIA 上代 GeForce GTX 10 系列,已一直陷入苦戰。即使是旗艦 Radeon RX Vega 64,效能只能險勝 GTX 1070 Ti,不敵 GTX 1080,更遑論要打倒 GTX 1080 Ti。

第一代 Radeon Vega 已是 2017 年 8 月底產品,故為了反擊 NVIDIA GeForce RTX 20 系列,AMD 官方於 2 月 4 日正式推出 Radeon VII (Vega II;即第二代 Vega),官方建議定價 US$699 (約 HK$5,452),跟 NVIDIA RTX 2080 完全相同,擺明「硬撼」RTX 2080。首輪產品將有 Sapphire 及 XFX,「大貨」已運抵香港,兩者定價同是 HK$5,699,較官方建議定價只高 HK$247 (+4.53%),香港時間 2 月 8 日起可正式發售。

第五代 GCN 架構再改造

Radeon VII Radeon VII 採用全新「Vega 20」核心晶片,由當今最先進的台灣 TSMC (台積電) 7nm 製程生產。第一代 Radeon Vega 代號「Vega 10」,由 GlobalFoundries 14m 製程生產,淨核心面積 495mm²。然而,全新 Radeon VII 憑 7nm 新製程,令淨核心面積大幅縮小至 331mm²,足足減少 33.13%。

Radeon VII 如同第一代 Radeon Vega,其實同樣出自 AMD 5th Gen. GCN (第五代 Graphics Core Next) 核心架構。故 Radeon VII 其實是藉着 7nm 製程,大幅提升時脈,再配以 2GHz 的 16GB 4,096-bit HBM2 高時脈記憶體,相比第一代 Radeon Vega 達成顯著效能增長。詳細規格比較見下表:

較第一代 Vega 更「食電」

第一代 Radeon Vega 以核心內建 NCU (Next-Gen Compute Units) 陣列數量而命名,而每組 NCU 具 64 個 Unified Shaders 運算單元。故 Radeon Vega 64 內建 4,096 個 Unified Shader,Radeon Vega 56 則有 3,584 個。至於全新 Radeon VII 內建 3,840 個 Unified Shader,故用家可看成它是「Radeon VII 60」,數量其實反而較 Radeon RX Vega 64 減少 6.25%。

但憑 7nm 新製程,Radeon VII 核心 Base / Boost 時脈高達 1,400 / 1,750MHz,「Peak Engine Clock」最高極限 1,800MHz。然而,4 顆 4GB 2GHz 4,096-bit HBM2 記憶體,與 Radeon VII 核心合併一起,故總高 TDP 耗達 300W,相比上代 Radeon RX Vega 64 還要高出 5W。

但相對之下,對手 NVIDIA GeForce RTX 20 系列雖然由 TSMC 12nm 舊製程生產,但 RTX 2080 Ti 旗艦卡 TDP 功耗 250W,高階卡 RTX 2080 則是 215W,它們相比 Radeon VII 分別節省 16.7% 及 28.3% 功耗。因此,Radeon VII 論「效能 / 功耗比」便相對失色。

第一代 (左) 及第二代 (右) Radeon Vega 核心比較,後者整合多 2 顆 4GB 4,096-bit HBM2 記憶體。

暫時最新《GPU-Z 2.16.0》尚未能完全辨認 Radeon VII 全部規格,有待下一版本正式支援。

《DXVA Checker》檢測結果,證實支援 H.264、HEVC、HEVC Main10 及 MJPEG 制式的 UHD 4K 影片「硬解」(硬體解碼加速)。

首輪抵港 Radeon VII 型號介紹

ASRock Phantom Gaming X Radeon VII 16G

  • 售價:待定
  • 查詢:Felton
  • 電話:3105 0188

MSI Radeon VII 16G

  • 售價:待定
  • 查詢:Hornington
  • 電話:3626 9899

Sapphire Radeon VII 16G HBM2

  • 售價:$5,699
  • 查詢:Felton
  • 電話:3105 0188

【硬件消息】AM4 平台竟有 16 核心!AMD Ryzen 3000 規格率先曝光

【硬件消息】1TB SSD 跌破 $900!高容量型號再度插水!

Source:ezone.hk
